製品紹介CORE PRODUCTS

短尺・長尺、小径・大径に対応する高剛性・高精度なシャフトをはじめ、
冷間鍛造の特性を活かした多種多様な製品。
冷間鍛造製品の開発から生産までを一貫で結ぶ体制と、長年にわたって培ってきた独自ノウハウを駆使して、貴社の求める製品を迅速に実現します。国際的な競争時代に突入している自動車産業では、市場優位性をいかに高めるかが重要な課題となっています。当社は、コスト競争力はもちろん、市場ニーズをタイムリーにキャッチするためのリードタイム短縮などさまざまな問題解決に、技術力で貢献しています。

製品の特長で選ぶ

モーターシャフト

  • 加工内容:冷間鍛造
  • 特徴:長さ約78mmのINV.Sを冷間鍛造で完成させ、工程短縮に寄与します。

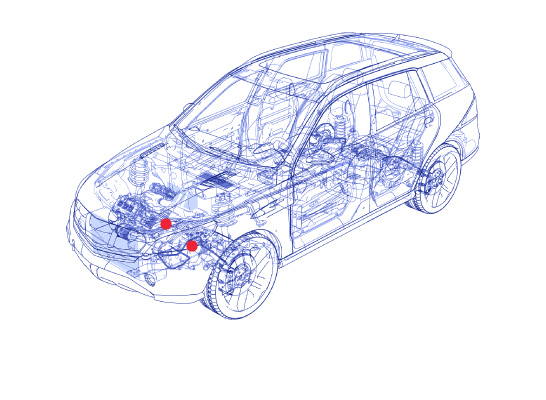

  • 用途:4輪車用
  • サイズ:φ59×190mm
  • 材質:SNCM220

ジェネレーターシャフト

  • 加工内容:冷間鍛造
  • 特徴:最大径φ84と最小径(φ26)の落差が特徴的な製品です。
  • 用途:4輪車用
  • サイズ:φ84×260mm
  • 材質:SCR420

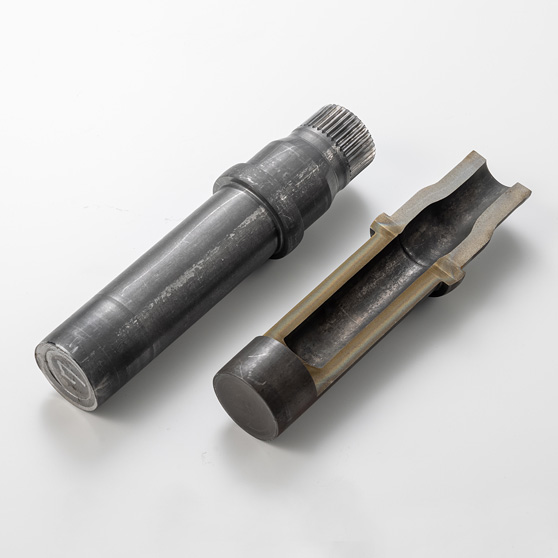

中空成形

  • 加工内容:冷間鍛造
  • 特徴:冷間鍛造にて中空成形を実施。軽量化や、熱マネージメントに対応します。
  • 用途:各種シャフト
  • サイズ:軸径×深さ5倍以上(1ショット)
  • 材質:SCM/SCR

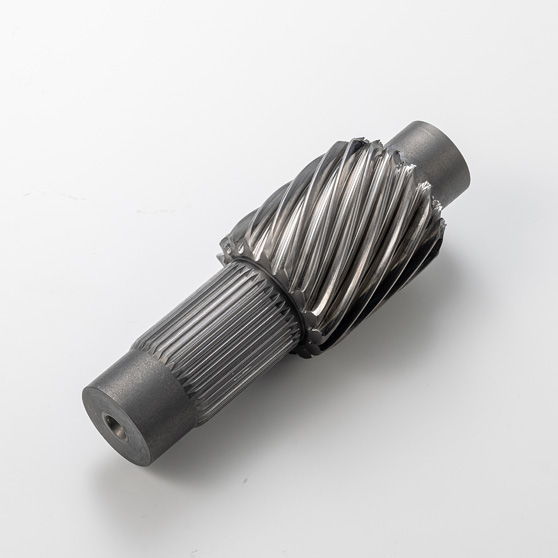

歯精鍛

  • 加工内容:冷間鍛造
  • 特徴:軸付きはすば歯車を冷間鍛造で成形。最大強度対歯切り比2倍以上を実現しています。
  • 用途:各種シャフト
  • サイズ:ネジレ角度30°以上モジュール2以上
  • 材質:SCM/SCR等

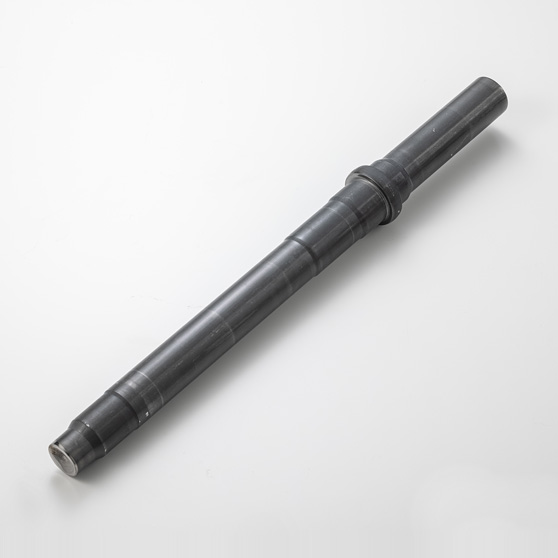

アウトプットシャフト

  • 加工内容:冷間鍛造
  • 特徴:つば部成形や先端絞りなど、仕込み重量の削減により、CO2削減効果を高めています。
  • 用途:4輪車用
  • サイズ:φ47×480mm
  • 材質:SCM420

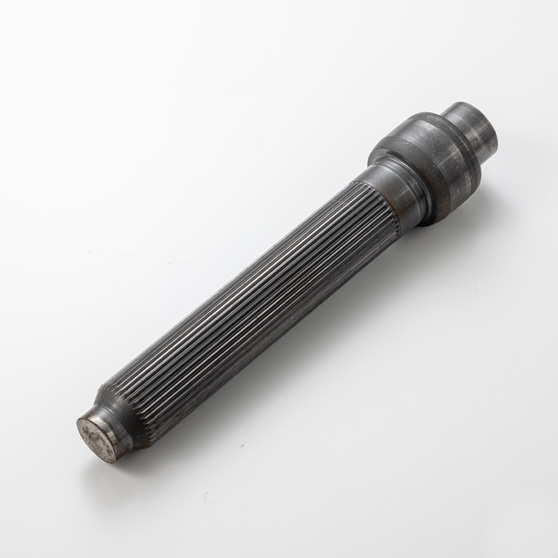

カウンターシャフト

  • 加工内容:冷間鍛造
  • 特徴:スプライン成形204mmを冷間鍛造成形一発で加工。工程削減に大きく寄与します。
  • 用途:4輪車用
  • サイズ:φ50×286mm
  • 材質:SCM420

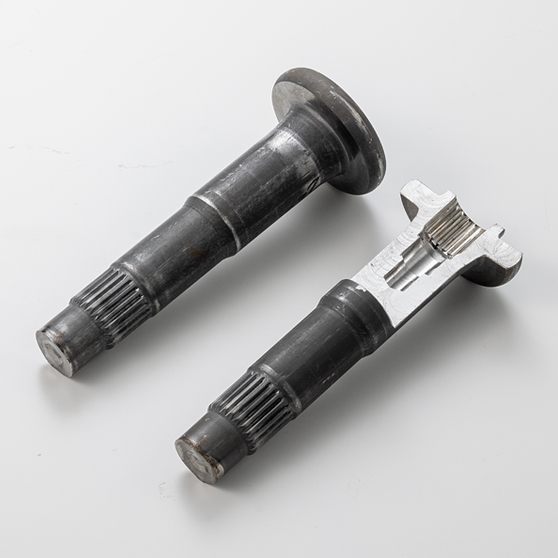

インプットシャフト

  • 加工内容:冷間鍛造
  • 特徴:内径スプラインを鍛造成形しています。(スプライン成形=ボンデレス/中間熱処理なし)
  • 用途:4輪車用
  • サイズ:φ52×150mm
  • 材質:SCM420

インプットシャフト

  • 加工内容:冷間鍛造
  • 特徴:軸内部の穴明を鍛造にて成形。仕込重量削減に寄与します。
  • 用途:4輪車用
  • サイズ:φ56×126mm
  • 材質:SCR420

キー溝加工

  • 加工内容:冷間鍛造
  • 特徴:キー溝加工を鍛造成形実施。工程削減に大きく寄与。
  • 用途:各種シャフト
  • サイズ:幅:7.5mm 深さ4.0mm 長さ:約250mm
  • 材質:SCM/SCR等

アクスル

  • 加工内容:冷間鍛造
  • 特徴:座面付、先端に六角成形を鍛造にて実施しています。

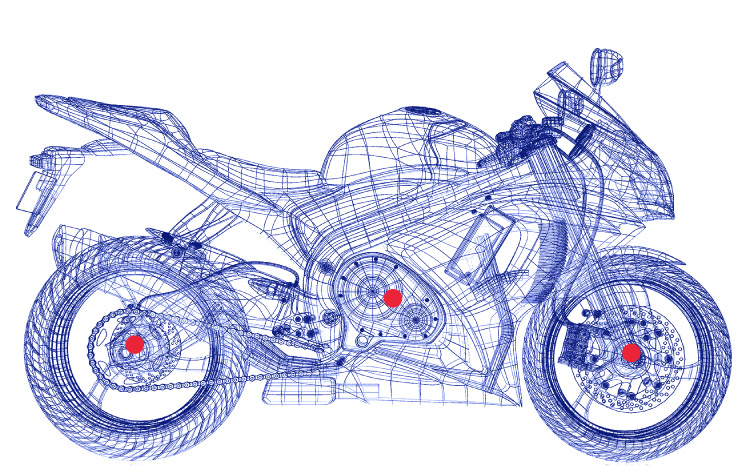

  • 用途:2輪車用
  • サイズ:φ10×200mm
  • 材質:SCM435

ロッカー

  • 加工内容:冷間鍛造
  • 特徴:冷間鍛造による小物加工成形事例。軸内部六角加工も冷間鍛造で完成します。
  • 用途:2輪車用
  • サイズ:φ20×135mm
  • 材質:S40

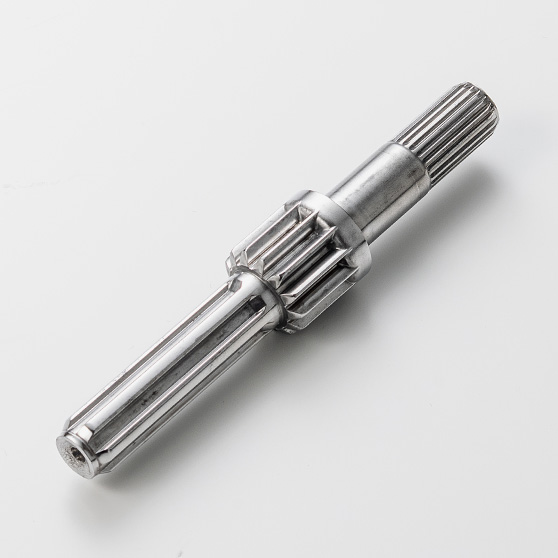

メインシャフト

  • 加工内容:冷間鍛造
  • 特徴:冷間鍛造でギア加工まで行った製品。仕込重量、工程削減に寄与します。
  • 用途:2輪車用
  • サイズ:φ30×155mm
  • 材質:SCM420

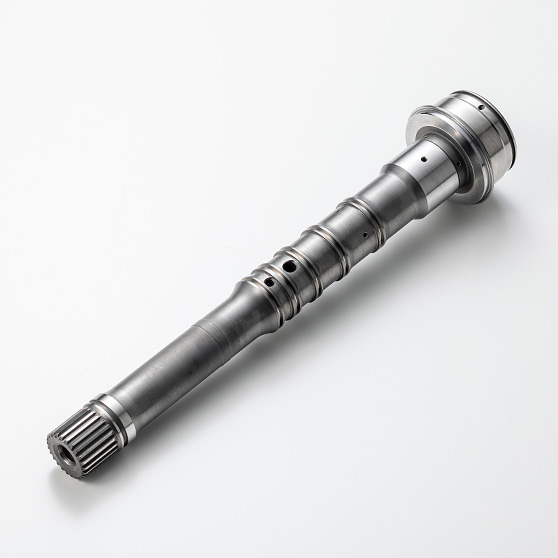

インプットシャフト

  • 加工内容:冷間鍛造・軸切削・転造・穴明・浸炭・ハードターニング・洗浄
  • 特徴:完成重量vs鍛造素材重量比約1.5倍。材料費抑止に寄与します。
  • 用途:4輪車用
  • サイズ:φ50×283mm
  • 材質:SCR420

モーターシャフト

  • 加工内容:冷間鍛造・軸切削・転造・穴明
  • 特徴:φ26、穴深さ184mmの内径加工を行っています。
  • 用途:4輪車用
  • サイズ:φ56×184mm
  • 材質:SNCM220

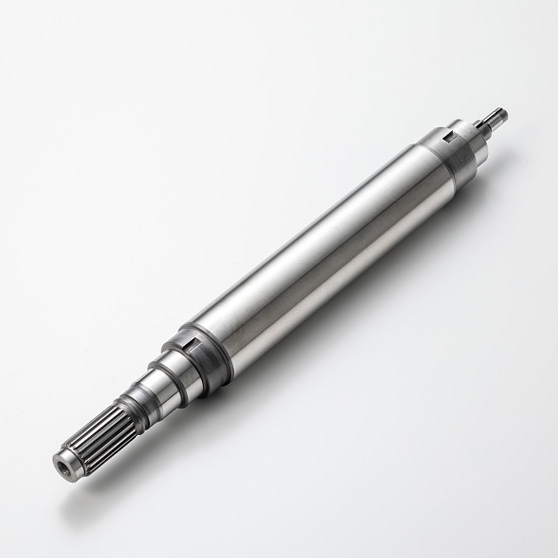

モーターシャフト

  • 加工内容:バー切断・切削・転造・キー溝・浸炭・研磨・洗浄
  • 特徴:電動車用のモーターに使われるシャフト。舟形形状スプラインを成形します。
  • 用途:4輪車用
  • サイズ:φ40×357mm
  • 材質:SCM420

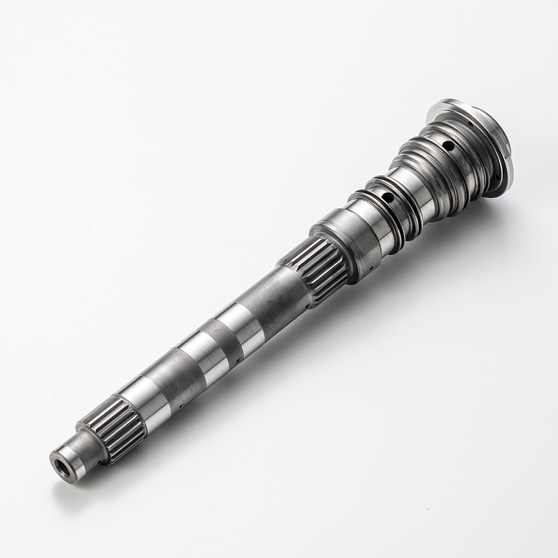

インプットシャフト

  • 加工内容:冷間鍛造・軸切削・転造・穴明・浸炭・研磨・洗浄
  • 特徴:複雑な穴明加工と夾雑物大きさ0.16㎟以下を達成した、クリーン部品です。
  • 用途:4輪車用
  • サイズ:φ28×217mm
  • 材質:SCR420

インタミシャフト

  • 加工内容:冷間鍛造・軸切削・転造・穴明・浸炭・研磨・ハードターニング・洗浄
  • 特徴:熱処理後に端面切削を行っています。(ハードターニング加工)
  • 用途:4輪車用
  • サイズ:φ46×236mm
  • 材質:SCR420

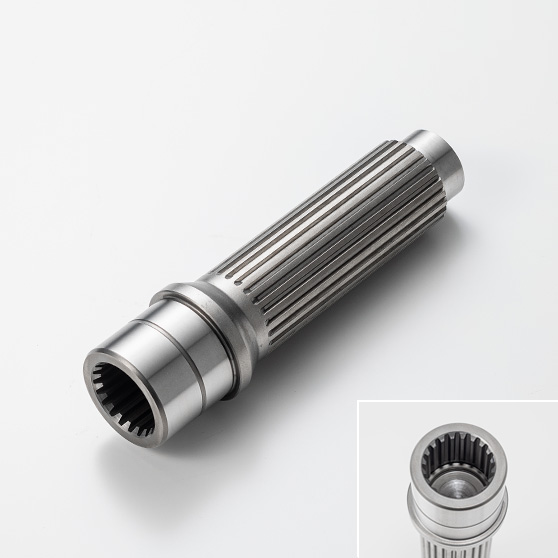

インプットシャフト

  • 加工内容:冷間鍛造・内径スプライン・軸切削・SP転造・穴明・浸炭・研磨・ハードターニング・洗浄
  • 特徴:冷間鍛造で内径スプライン成形を行った製品です。
  • 用途:4輪車用
  • サイズ:φ50×143mm
  • 材質:SCR420

カウンターシャフト

  • 加工内容:冷間鍛造・軸切削・転造・穴明
  • 特徴:熱処理前までの加工対応も可能。穴内部の複雑なレイアウトも対応できます。
  • 用途:4輪車用
  • サイズ:Φ57×158mm
  • 材質:SNCM220

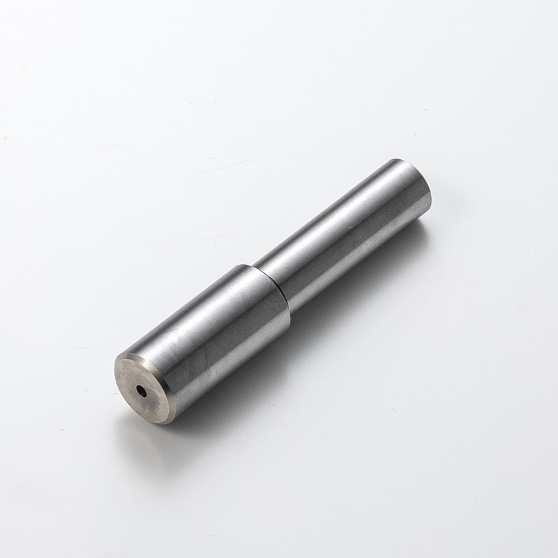

パーキングシャフト

  • 加工内容:バー切断・高周波焼入・研磨・洗浄
  • 特徴:炭素鋼の高周波焼入品です。
  • 用途:4輪車用
  • サイズ:φ18×86mm
  • 材質:S45C

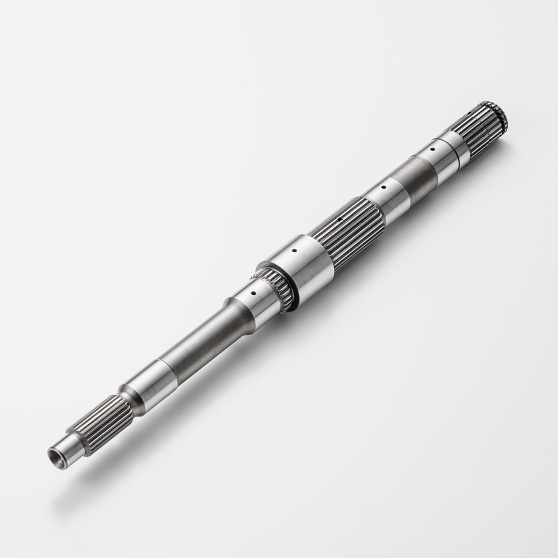

メインシャフト

  • 加工内容:冷間鍛造・軸切削・転造・穴明・浸炭・研磨・圧入・洗浄
  • 特徴:穴深さ327mm、φ12の穴明加工を実施しています。
  • 用途:4輪車用
  • サイズ:φ34×386mm
  • 材質:SCR420

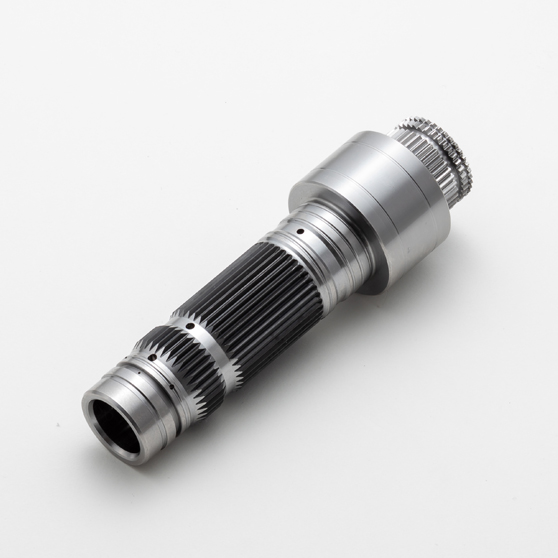

モーターシャフト

  • 加工内容:冷間鍛造・軸切削・SP転造・穴明
  • 特徴:ガンドリルマシンにてφ25.5内径の縦穴加工を行っています。
  • 用途:4輪車用
  • サイズ:φ55.3×185mm
  • 材質:HNCM220M

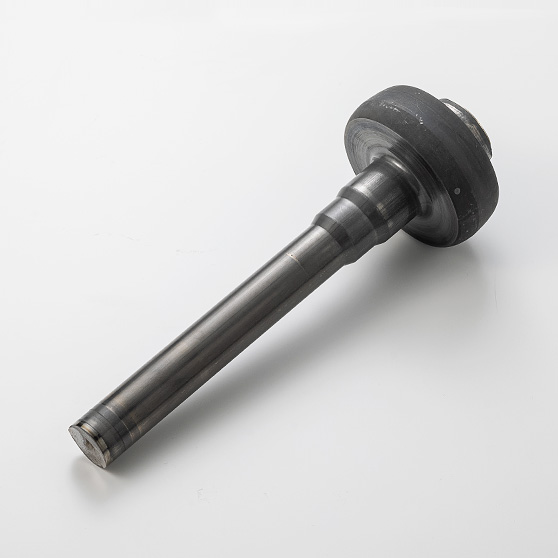

ジェネレーターシャフト

  • 加工内容:冷間鍛造・軸切削・SP転造・穴明
  • 特徴:冷間鍛造で、大径部φ83×ジャーナル部φ26.2の複雑形状を成形。素材の歩留りを向上し、材料コストを削減しました。
  • 用途:4輪車用
  • サイズ:φ77.3×256.7mm
  • 材質:SCr420H

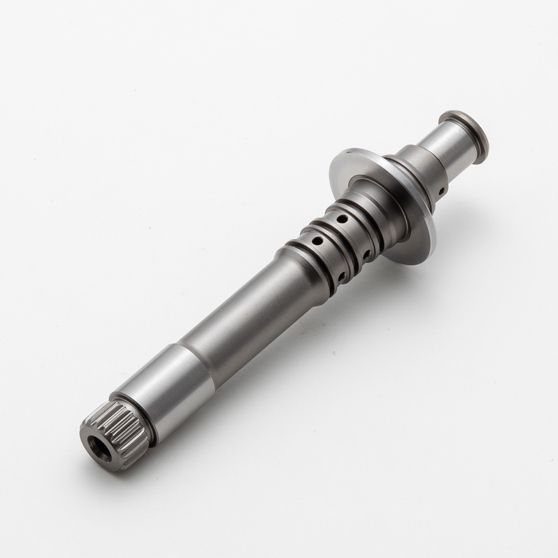

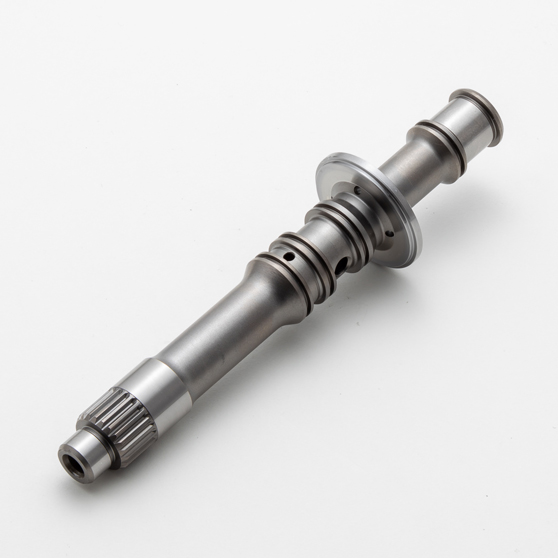

インプットシャフト

  • 加工内容:冷間鍛造・軸切削・SP転造・穴明・浸炭焼入・研削
  • 特徴:同一部品の生産を、日本を含め海外で行っています。
  • 用途:4輪車用
  • サイズ:φ46.4×201.5mm
  • 材質:SCr420H

インプットシャフト

  • 加工内容:冷間鍛造・軸切削・SP転造・穴明・浸炭焼入・研削
  • 特徴:同一部品の生産を、日本を含め海外でも行っています。
  • 用途:4輪車用
  • サイズ:φ42.6×166.5mm
  • 材質:SCr420H

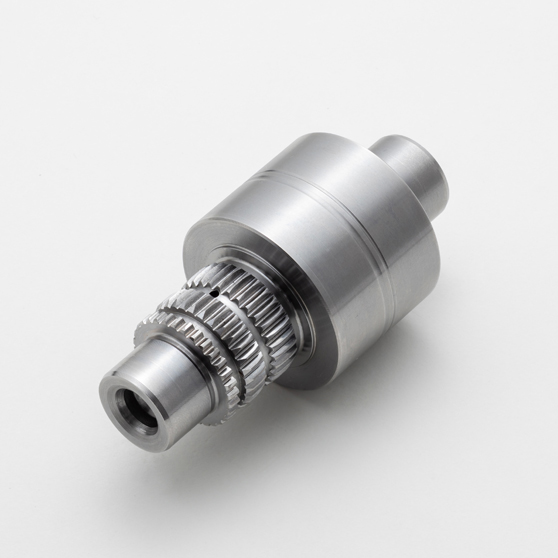

ファイナルシャフト

  • 加工内容:冷間鍛造・軸切削・SP転造・穴明
  • 特徴:半完成品も承っております。
  • 用途:4輪車用
  • サイズ:φ53×109.5mm
  • 材質:SCM420H

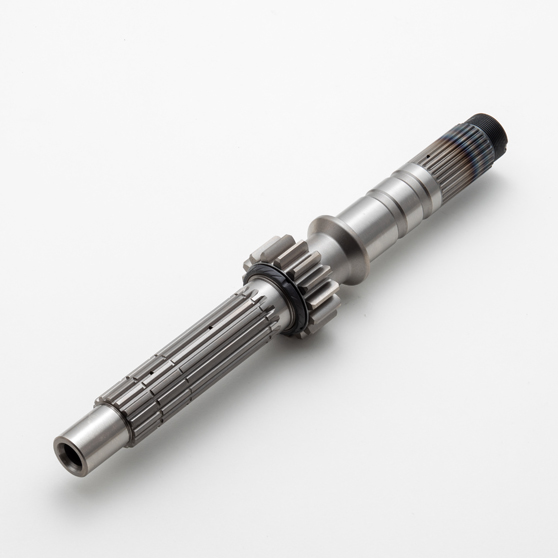

メインシャフト

  • 加工内容:冷間鍛造・切削・転造・穴明・歯切・浸炭焼入・研削
  • 特徴:2輪車用マニュアルミッションに組み込まれるメインシャフトです。JIS6級相当の歯車加工を行います。
  • 用途:2輪車用
  • サイズ:φ48.2×298.3mm
  • 材質:HSB415HV

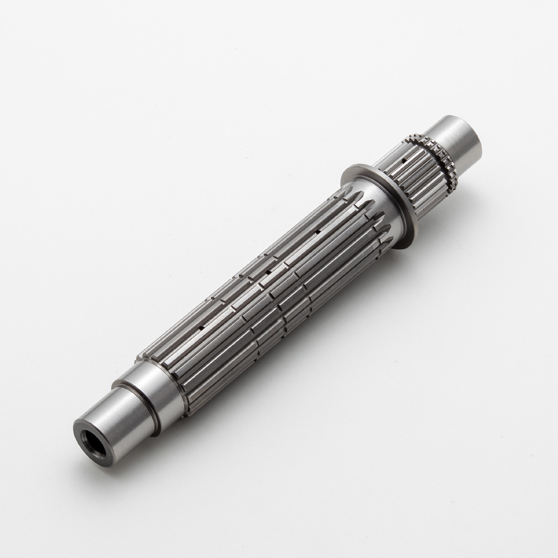

カウンターシャフト

  • 加工内容:冷間鍛造・切削・転造・穴明・浸炭焼入・研削
  • 特徴:2輪車用マニュアルミッションに組み込まれるカウンターシャフトです。シャフト上のスプライン加工を冷間鍛造成形時に成形し、素材歩留りの向上およびコスト削減を行います。
  • 用途:2輪車用
  • サイズ:φ38.6×206.3mm
  • 材質:HSB415HV

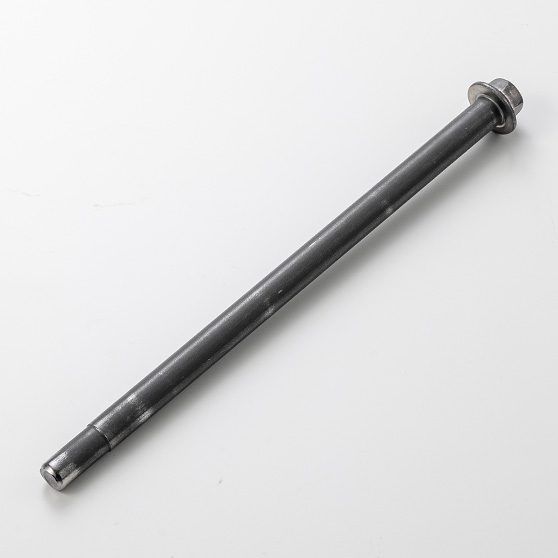

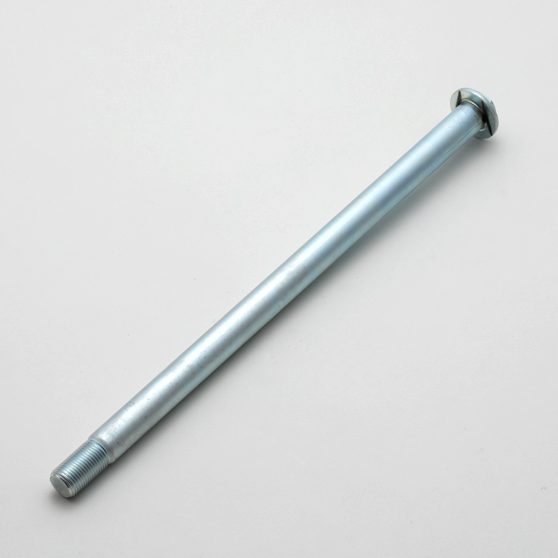

アクスルシャフト

  • 加工内容:冷間鍛造・ねじ転造・調質・曲り・表面処理
  • 特徴:冷間鍛造にて首下長さ最大430mmまで成形可能です。
  • 用途:2輪車用
  • サイズ:φ17×318mm
  • 材質:SAE10B23M

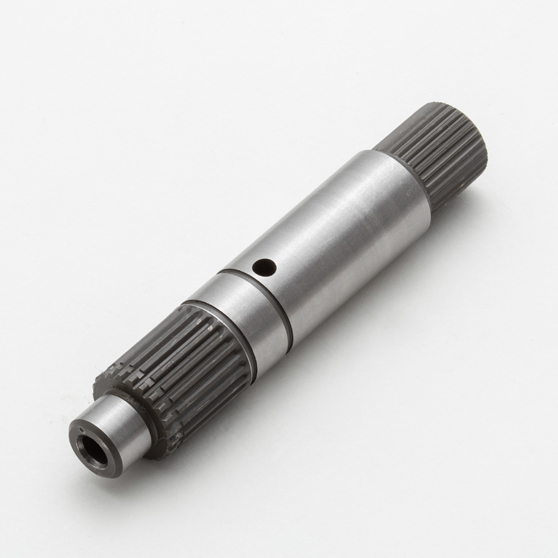

キックスピンドル

  • 加工内容:冷間鍛造・切削・転造・穴明・ポンチ打ち・浸炭焼入・研削
  • 特徴:歯数の異なるスプライン位相を探し、ポンチマークを打刻しています。
  • 用途:2輪車用
  • サイズ:φ18×95mm
  • 材質:SCM420H

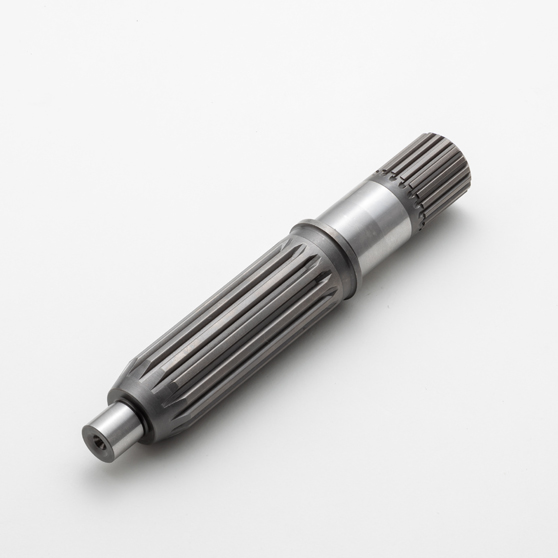

駆動軸

  • 加工内容:冷間鍛造・スプライン絞り・切削・浸炭・研磨
  • 特徴:2カ所スプラインの鍛造による、絞り成形を行っています。

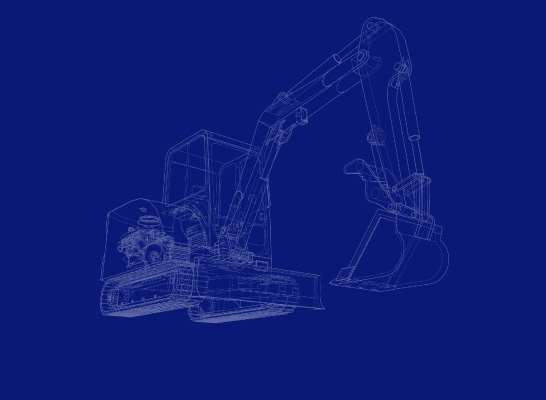

  • 用途:建機
  • サイズ:φ35×269mm
  • 材質:SCM420

ピストンモーター

  • 加工内容:冷間鍛造・内径スプライン・軸切削・浸炭・研磨・洗浄
  • 特徴:冷間鍛造で内径スプライン加工を行っています。
  • 用途:建機
  • サイズ:φ56×202mm
  • 材質:SCM420

駆動軸

  • 加工内容:冷間鍛造・切削・転造・浸炭焼入・研削・ラッピング
  • 特徴:建設機械に使われるシャフトも生産を行っております。
  • 用途:建設機械用
  • サイズ:φ42×235.3mm
  • 材質:SCM420H

シャフト

  • 加工内容:バー材切断・軸切削・穴明・浸炭焼入・溝仕上げ・研削・洗浄
  • 特徴:建設機械用のシャフト製品です。浸炭焼入れ後の溝入れ加工や切削加工も一貫で行います。
  • 用途:建設機械用
  • サイズ:φ42.5×191.2mm
  • 材質:SCM415H

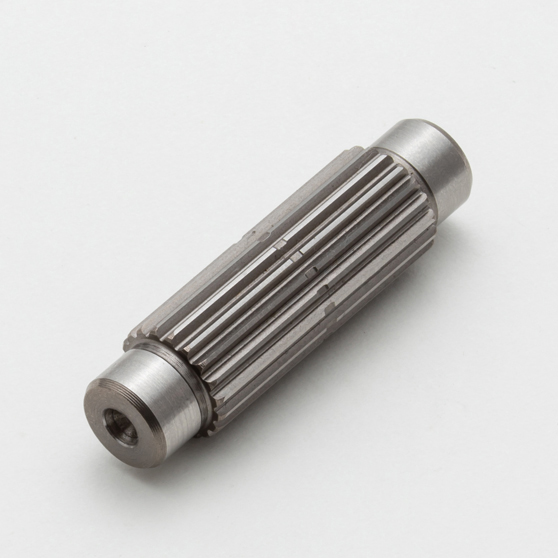

カウンターシャフト

  • 加工内容:バー材切断・軸切削・SP転造・浸炭焼入・研削
  • 特徴:さまざまな形状・種類が求められる汎用機器シャフトのご要望に、多品種少量生産体制で対応しています。
  • 用途:除雪機・耕耘機など
  • サイズ:φ15×55mm
  • 材質:SCM420H

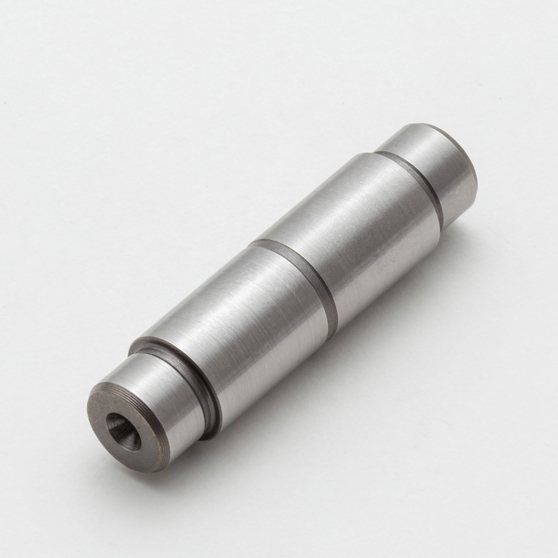

アイドルシャフト

  • 加工内容:バー材切断・軸切削・浸炭焼入・研削
  • 特徴:研削加工により、シャフト中央軸部・両端軸部の仕上げ加工を行います。
  • 用途:汎用機械向けなど
  • サイズ:φ14.0×55.0mm
  • 材質:SCM420H

カウンターシャフト

  • 加工内容:バー材切断・軸切削・歯切り・溝入れ・浸炭焼入・研削
  • 特徴:シャフト中央部の六角スプライン加工やJISスプラインの加工を行っています。
  • 用途:汎用機械向けなど
  • サイズ:φ22.0×65.0mm
  • 材質:SCM420H

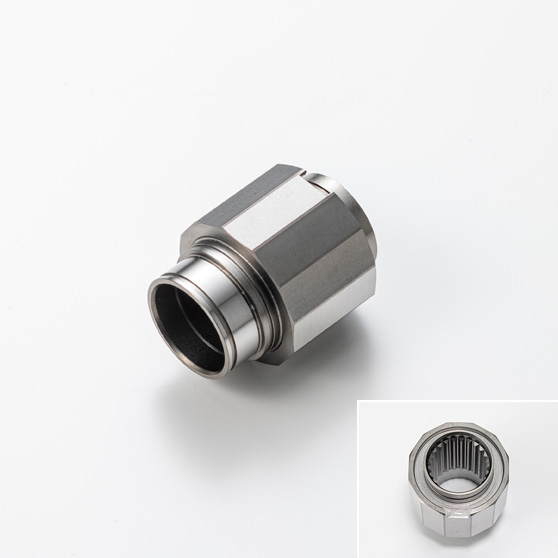

外輪

  • 加工内容:熱間鍛造・切削・ブローチ・浸炭・内径研磨
  • 特徴:内径スプライン加工と、外径部パルサー加工を実施しています。

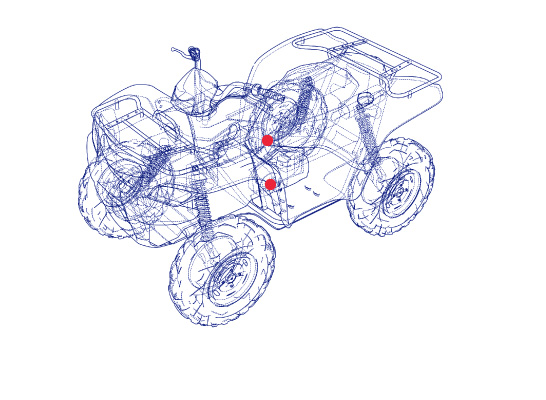

  • 用途:ATV
  • サイズ:φ75×100mm
  • 材質:SCM420

カムリング

  • 加工内容:バー切断・切削・穴明・浸炭・ポリゴン研磨
  • 特徴:12面の多角形研削を実施した製品です。
  • 用途:ATV
  • サイズ:φ43×54mm
  • 材質:SCM415

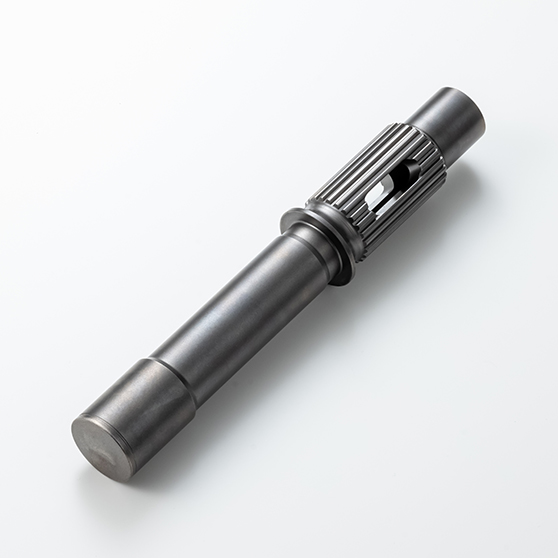

プロペラシャフト

  • 加工内容:冷間鍛造・軸切削・穴明・浸炭・防炭・研磨
  • 特徴:冷間鍛造でのスプライン成形を行い工程削減を行っている部品の1つです。
  • 用途:船外機
  • サイズ:φ37×217mm
  • 材質:SCM415
